安裝UBUNTU於VAIO PRO 13 UEFI問題延伸

2013新買的SONY VAIO PRO 13 Win8觸控筆電很好用，之前用舊的NB以windows installer (wubi.exe) 安裝Ubuntu 12.04 LTS都沒問題很好用，想說新年沒事，把VAIO也改成雙系統開機吧！沒想到發生災情 ...

http://store.sony.com.tw/is-bin/INTERSHOP.enfinity/WFS/Sony-SonyStyle-Site/zh_TW/-/TWD/ViewProductDetail-Start?productSKU=SVP13218PW

以wubi.exe安裝後，重開機竟然不行，進BIOS (UEFI Firmware) 檢視後，就把UEFI改成Legacy BIOS，慘劇就發生了 ... Win8開不了機！

想說沒問題，進入BIOS改回來就好了。偏偏VAIO的UEFI (VAIO Care) 環境又是超先進超優的，完全無法用以前的經驗進入BIOS [先按開機鍵，之後按DEL, F1-F12, ASSIST鍵都不行]。到處找資料，找了好久都無法進入BIOS。最後發現原來 .... How to perform a System Recovery from outside of Windows.

• 先關機（廢話），然後 ... 千萬不要先按開機鍵！

ASSIST鍵直接按，就可以開機進入VAIO Care

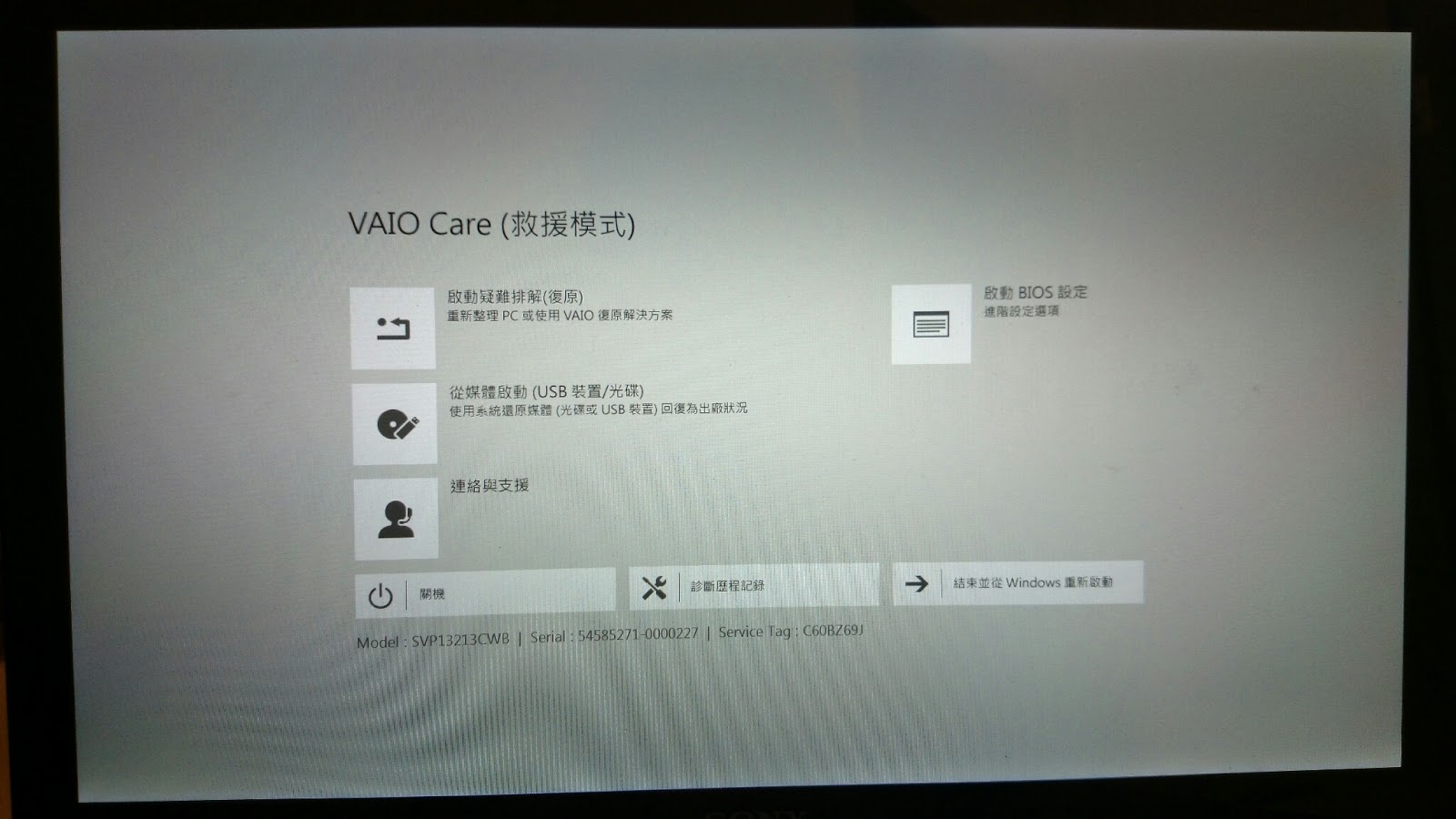

VAIO很貼心將安裝、修復、Recovery等功能圖形化UI整合：選擇啟動BIOS

VAIO太強了，顯得我這個工程師很笨！SXit ... 害我花了好幾個學時，看好幾年沒看過的BIOS相關資料。既然看了，後面就寫順便寫一些大家該知道的common sense。

從Legacy BIOS到UEFI BIOS，這要先從硬碟空間支援度談起。

目前電腦在磁碟底層已能透過48位元LBA定址，支援最大144 PB的空間，而上層的NTFS檔案系統亦能支援到256 TB容量，但問題出在磁碟分割上，目前多數x86架構電腦仍受制於MBR分割所帶來的2 TB (should 2.2 TB) 限制問題。

http://www.ithome.com.tw/itadm/article.php?c=65935&s=2

UEFI新版BIOS可以支援2.2 TB以上的硬碟，以GPT partition安裝OS。大約2011年以後新出的PC或NB就會開始支援UEFI BIOS，2012年之後的，大概都是預設UEFI，內含Legacy BIOS就是是傳統BIOS。

• Legacy BIOS通常以MBR (Master Boot Record，縮寫：MBR) 分割安裝系統，最大支援 2^32*512/10^12 = 2.199 TB HD (1 sector = 512 Byte)
• UEFI BIOS通常以GPT (GUID Partition Table，縮寫：GPT) 分割安裝系統，最大支援 2^64*512/(10^12*10^9) = 9.4G TB HD

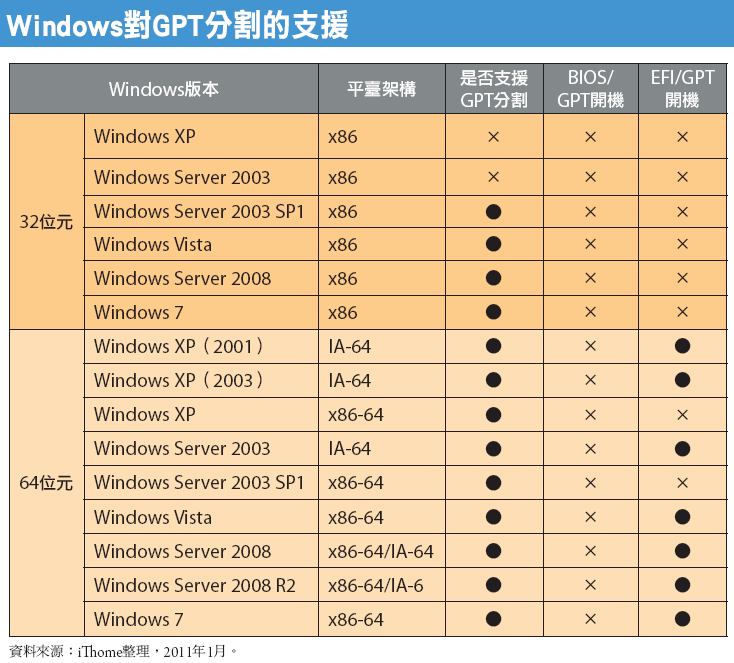

至於Win8/Win7安裝於MBR/GPT都可以，主要是安裝partition的大小，若要超過2.2 TB，就一定要裝在GPT。以下來自iThome的表就清楚了。

http://www.ithome.com.tw/itadm/article.php?c=65935&s=2

至於非安裝OS的partition能裝多大，就看OS的支援度，以Windows NTFS來看，可以支援(2^32/10^12)*64,000 (NTFS format最大block size = 64 KB [1]) 大約就是常說的256 TB。2012年開始出的NB，幾乎都預設UEFI，到最近一年初的Win8 NB以UEFI安裝OS於GPT，最大優勢就是10秒完全開機 (VAIO PRO 13就是如此快！)。至於UEFI還有哪些好處，建議好好看看iThome這篇。

[1] NTFS format block size is from 512 B to 64 KB. The rule for selecting block size depends on (file counts, the size of most frequent files).

若還想深入了解：
Windows 安裝程式：使用 MBR 或 GPT 磁碟分割樣式安裝
UEFI 有多好？看 Windows 怎麼說
一鍵切換 Windows 8 的新舊多重開機選單
